café racer xjr

Page 2 sur 4 Précédent  1, 2, 3, 4  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Re: café racer xjr

Message par Lylo le Ven 08 Juil 2016, 09:32

Super top travail.
Je laisse encore quelque temps le sujet dans le comptoir mais à terme je le déplacerais dans "amélioration esthétique" sauf si tu penses qu'une autre rubrique conviendrait mieux.

_______________________________________
Le copinage sur AF http://moderationforum.blogspot.fr
avatar
Lylo
Admin

Messages : 1223
Date d'inscription : 16/01/2012
Age : 52

Voir le profil de l'utilisateur http://tim-xjr.forumgratuit.org

Revenir en haut Aller en bas

Re: café racer xjr

Message par ultraviolet91 le Ven 08 Juil 2016, 10:51

Lylo a écrit:Super top travail.
Je laisse encore quelque temps le sujet dans le comptoir mais à terme je le déplacerais dans "amélioration esthétique" sauf si tu penses qu'une autre rubrique conviendrait mieux.



je sais pas trop c'est toi qui vois........en plus c'est toi le boss ...donc......

non je déconne ....ça reste une bonne idée dans amélioration ou alors si l'on considère que c'est un café racer peut être ouvrir une rubrique dans ce genre............en fait je sais pas trop   scratch scratch scratch
avatar
ultraviolet91

Messages : 591
Date d'inscription : 20/04/2016
Age : 60
Localisation : au sud du nord

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par Lylo le Sam 09 Juil 2016, 15:59

A réfléchir, de toute façon il n'y a pas le feu au lac mais j'aime bien quand c'est bien rangé dans un forum. Smile

_______________________________________
Le copinage sur AF http://moderationforum.blogspot.fr
avatar
Lylo
Admin

Messages : 1223
Date d'inscription : 16/01/2012
Age : 52

Voir le profil de l'utilisateur http://tim-xjr.forumgratuit.org

Revenir en haut Aller en bas

Re: café racer xjr

Message par ultraviolet91 le Dim 10 Juil 2016, 09:19

fais a ton idée et ça ira  farao
avatar
ultraviolet91

Messages : 591
Date d'inscription : 20/04/2016
Age : 60
Localisation : au sud du nord

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par ultraviolet91 le Jeu 14 Juil 2016, 23:06

encore un peu d'infos sur l'évolution du projet .

quelques photos d'un carter d'embrayage fait maison .........et finalement je ne l'ai pas monté, ça faisait trop "tuning"...du coup je l'ai donné a un bon pote.






pour la suite trois photos de la moto remontée sans peinture pour les essais sur route .....

on peut remarquer sur la 1ére photo comment le collecteur d'échappement a bleui après être devenu rouge cerise suite a un réglage de la carburation non adapté (trop pauvre)  affraid affraid affraid






après les essais sur route la moto a été entierement démontée nombre de pièces ont étés modifiées et améliorées  Very Happy
avatar
ultraviolet91

Messages : 591
Date d'inscription : 20/04/2016
Age : 60
Localisation : au sud du nord

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par RiderOnTheStorm le Ven 15 Juil 2016, 10:19

Ce carter est I love you I love you I love you I love you I love you I love you I love you

Je crois que j'aurais préféré à l'origine...

Tu as un drôle de plaque minéralogique... cat

_______________________________________
Que souffle le vent de la Liberté, que se déchaîne la tempête de l'insurrection!
avatar
RiderOnTheStorm

Messages : 1446
Date d'inscription : 17/01/2012
Age : 57

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par Lylo le Ven 15 Juil 2016, 13:49

Curieux choix, il était très chouette ce carter, tu devrais le racheter à ton pote.
Pour le reste la moto est  farao

_______________________________________
Le copinage sur AF http://moderationforum.blogspot.fr
avatar
Lylo
Admin

Messages : 1223
Date d'inscription : 16/01/2012
Age : 52

Voir le profil de l'utilisateur http://tim-xjr.forumgratuit.org

Revenir en haut Aller en bas

Re: café racer xjr

Message par RiderOnTheStorm le Ven 15 Juil 2016, 14:59

Total des heures de tafs?

What a Face

_______________________________________
Que souffle le vent de la Liberté, que se déchaîne la tempête de l'insurrection!
avatar
RiderOnTheStorm

Messages : 1446
Date d'inscription : 17/01/2012
Age : 57

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par ultraviolet91 le Sam 16 Juil 2016, 22:09

RiderOnTheStorm a écrit:Total des heures de tafs?

What a Face



 je ne sais pas .......mais certainement beaucoup  Very Happy
avatar
ultraviolet91

Messages : 591
Date d'inscription : 20/04/2016
Age : 60
Localisation : au sud du nord

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par RiderOnTheStorm le Sam 16 Juil 2016, 22:45

Félicitations en tout cas...

C'est de l'art...

Sincèrement!

_______________________________________
Que souffle le vent de la Liberté, que se déchaîne la tempête de l'insurrection!
avatar
RiderOnTheStorm

Messages : 1446
Date d'inscription : 17/01/2012
Age : 57

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par ultraviolet91 le Lun 18 Juil 2016, 17:20

une petite modif qui a été réalisée après les roulages .

les durites du radiateur d'huile étaient trop proche des tubes du collecteur .......pas question de faire refaire des durites, donc j'ai fait en sorte de gagner quelques mm en faisant deux brides en alliage.







modification de la commande de ralentit qui se trouve normalement sous les cuves de carbu ce qui est pas trop pratique avec ce type de cadre. donc la commande a émigré vers un endroit plus accessible ....


avatar
ultraviolet91

Messages : 591
Date d'inscription : 20/04/2016
Age : 60
Localisation : au sud du nord

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par RiderOnTheStorm le Lun 18 Juil 2016, 18:25

Pas besoin de joint avec les brides de radiateur?

_______________________________________
Que souffle le vent de la Liberté, que se déchaîne la tempête de l'insurrection!
avatar
RiderOnTheStorm

Messages : 1446
Date d'inscription : 17/01/2012
Age : 57

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par ultraviolet91 le Lun 25 Juil 2016, 23:32

RiderOnTheStorm a écrit:Pas besoin de joint avec les brides de radiateur?


  de mémoire il doit y avoir d'un coté de la bride un joint torique et de l'autre je crois que j'ai fait un joint papier ......en fait je sais plus ,faudra que je démonte  scratch scratch scratch
avatar
ultraviolet91

Messages : 591
Date d'inscription : 20/04/2016
Age : 60
Localisation : au sud du nord

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par Thierry_I le Jeu 04 Aoû 2016, 12:07

Slt
J'ai eu la chance de voir la bête......le boulot réalisé est juste énorme ! et Dominique a des doigts de fée et un savoir faire rare (ya les bricoleurs......et les autres !).
Au passage, encore un grand merci pour les étriers de XJR que j'ai racheté à un prix ultra compétitif.....reste à les monter (dès qu'on m'aura retiré ce fichu plâtre de ma main gauche...j'avais 2 doigts de cassé et suite à une gamelle....extra ball avec deux doigts de plus ! Putain de tongs Sad )
Respect Mister Dom Smile
avatar
Thierry_I

Messages : 54
Date d'inscription : 07/07/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par ultraviolet91 le Jeu 04 Aoû 2016, 23:16

Thierry_I a écrit:Slt
J'ai eu la chance de voir la bête......le boulot réalisé est juste énorme ! et Dominique a des doigts de fée et un savoir faire rare (ya les bricoleurs......et les autres !).
Au passage, encore un grand merci pour les étriers de XJR que j'ai racheté à un prix ultra compétitif.....reste à les monter (dès qu'on m'aura retiré ce fichu plâtre de ma main gauche...j'avais 2 doigts de cassé et suite à une gamelle....extra ball avec deux doigts de plus ! Putain de tongs Sad )
Respect Mister Dom Smile



    si tu veux je passe chez toi et je te fait le montage .............
avatar
ultraviolet91

Messages : 591
Date d'inscription : 20/04/2016
Age : 60
Localisation : au sud du nord

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par ultraviolet91 le Mer 10 Aoû 2016, 18:48

un peu de news


ça c'est le pistolet avec lequel j'ai fait la peinture du moteur

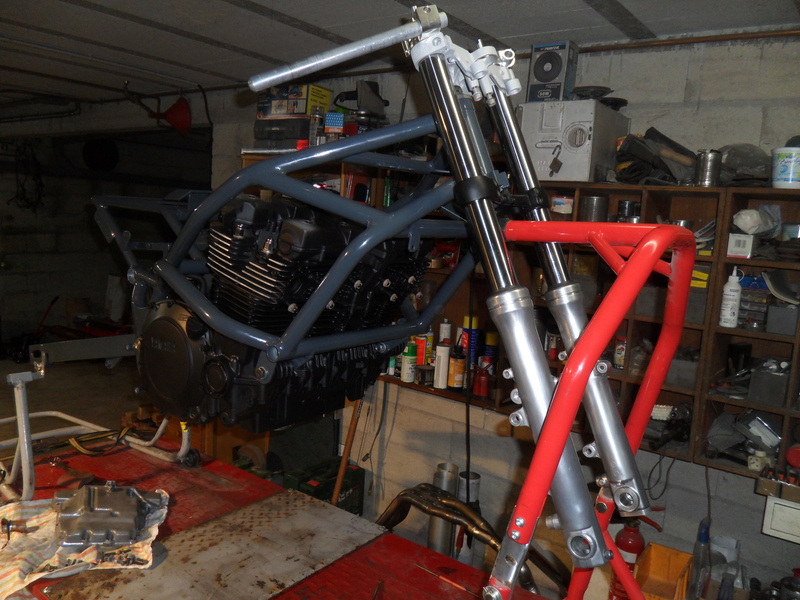

remontage du moteur dans le cadre .

en fait le moteur a été posé sur un pneu a plat et ensuite c'est le cadre qui vient l'envelopper.......ça passe au mm.

je vous passe le montage de la fourche et du bras oscillant  .....c'est du classique .









pour le reste ensuite c'est de l'habillage définitif.




mise en place du système d'échappement ........ça prend forme....








mise en place de l'alternateur, démarreur, plateau d'allumage, cloche de filtre a huile ...etc...

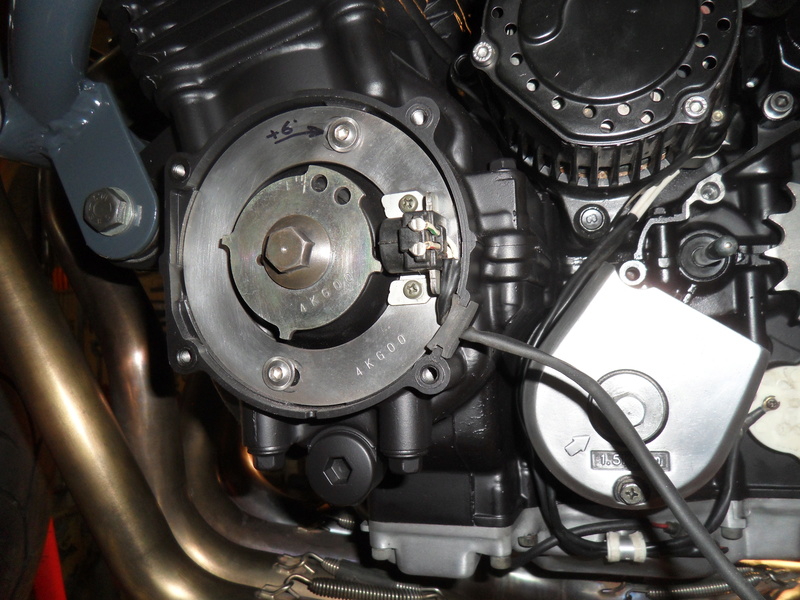

juste pour info la mise en place de plateau d'allumage en +4° ou +6° après passage au banc de puissance n'est pas utile






mise en place du circuit électrique qui a été modifié a + de 50% par rapport a l'origine , les modifs ont porté principalement sur la longueur du faisceau .par endroit il a été rallongé et a d'autre raccourci et sur la partie arrière complètement refais.




la connexion rouge est celle qui alimente le feux arrière ,veilleuse, stop éclairage de plaque et cligno.






fabrication et mise en place d'un support en alliage léger pour les bobines d'allumage .






avatar
ultraviolet91

Messages : 591
Date d'inscription : 20/04/2016
Age : 60
Localisation : au sud du nord

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par RiderOnTheStorm le Jeu 11 Aoû 2016, 08:58

Putain d'atelier...

Jolis pots et belle peinture de carter d'huile...

Un vrai travail d'artiste ton Martin!

_______________________________________
Que souffle le vent de la Liberté, que se déchaîne la tempête de l'insurrection!
avatar
RiderOnTheStorm

Messages : 1446
Date d'inscription : 17/01/2012
Age : 57

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par xjrdam le Lun 15 Aoû 2016, 21:53

salut mon Domi, comme je te rterouve, ça fais plaisir ... cheers

t'as toujours les photos de ton Martin avec l'AC Cobra ??
vraiment magnifique ce "DomiMartin" !!
avatar
xjrdam

Messages : 167
Date d'inscription : 15/09/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par ultraviolet91 le Lun 15 Aoû 2016, 22:36

xjrdam a écrit:salut mon Domi, comme je te rterouve, ça fais plaisir ... cheers

t'as toujours les photos de ton Martin avec l'AC Cobra ??
vraiment magnifique ce "DomiMartin" !!


 tout le plaisir est pour moi. Very Happy

je t'envois les photos sur ton mail.....

ça serai bien que tu fasses un post sur ton 12
avatar
ultraviolet91

Messages : 591
Date d'inscription : 20/04/2016
Age : 60
Localisation : au sud du nord

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par boudiou1 le Mar 16 Aoû 2016, 17:18

Martin, Godier Genoud, toute ma jeunesse et mes rêves de gamin  What a Face What a Face
avatar
boudiou1

Messages : 70
Date d'inscription : 12/08/2016
Age : 52
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par ultraviolet91 le Jeu 13 Oct 2016, 10:55

un peu de news

fabrication d'un support pour que le sellier puisse réaliser la selle en cuir .

le plus simple utilisation de fibre de verre . Cool



avatar
ultraviolet91

Messages : 591
Date d'inscription : 20/04/2016
Age : 60
Localisation : au sud du nord

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par RiderOnTheStorm le Jeu 13 Oct 2016, 18:07

Ben tu vois que tu sais travailler le composite...

_______________________________________
Que souffle le vent de la Liberté, que se déchaîne la tempête de l'insurrection!
avatar
RiderOnTheStorm

Messages : 1446
Date d'inscription : 17/01/2012
Age : 57

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par ultraviolet91 le Jeu 13 Oct 2016, 19:04

RiderOnTheStorm a écrit:Ben tu vois que tu sais travailler le composite...



   ouais mais la c'est facile, rien a voir avec la fibre de carbone ..... tongue
avatar
ultraviolet91

Messages : 591
Date d'inscription : 20/04/2016
Age : 60
Localisation : au sud du nord

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par Old Ted le Ven 14 Oct 2016, 10:59

ultraviolet91 a écrit:
RiderOnTheStorm a écrit:Ben tu vois que tu sais travailler le composite...



   ouais mais la c'est facile, rien a voir avec la fibre de carbone ..... tongue
Fibre de verre ou fibre de carbone, ça se travaille pareil non?
avatar
Old Ted

Messages : 135
Date d'inscription : 17/08/2016
Age : 53
Localisation : Yvelines

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par Lylo le Ven 14 Oct 2016, 11:30

Joli boulot.

_______________________________________
Le copinage sur AF http://moderationforum.blogspot.fr
avatar
Lylo
Admin

Messages : 1223
Date d'inscription : 16/01/2012
Age : 52

Voir le profil de l'utilisateur http://tim-xjr.forumgratuit.org

Revenir en haut Aller en bas

Re: café racer xjr

Message par ultraviolet91 le Ven 14 Oct 2016, 19:58

Old Ted a écrit:
ultraviolet91 a écrit:
RiderOnTheStorm a écrit:Ben tu vois que tu sais travailler le composite...



   ouais mais la c'est facile, rien a voir avec la fibre de carbone ..... tongue
Fibre de verre ou fibre de carbone, ça se travaille pareil non?



  sauf erreur de ma part la fibre de verre ,tu peux faire presque n'importe quoi alors que la fibre de carbone de par sa solidité doit se faire sous vide d'air ......... rots ou damien venez m'aider .......... scratch
scratch
avatar
ultraviolet91

Messages : 591
Date d'inscription : 20/04/2016
Age : 60
Localisation : au sud du nord

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par RiderOnTheStorm le Ven 14 Oct 2016, 21:47

Si, si, c'est pareil...

Effectivement les propriétés mécaniques du carbone sont supérieures mais dans le principe de mise en oeuvre, je ne vois pas de différence.

La mise sous vide est là juste pour optimiser le rapport fibre/résine car plus le rapport est favorable à la fibre, plus le stratifié est résistant.

Il existe une différence majeure entre la résine polyester et la résine époxy, l'une solidifiant à l'aide d'un catalyseur, la deuxième à l'aide d'un durcisseur. La fibre de carbone se conjugue uniquement à la résine époxy tandis que la fibre de verre peut être combinée soit à la résine polyester soit à la résine époxy.

Tu aurais pu réaliser ta plaque numéro en carbone/époxy toi-même, sans mise au vide, mais elle aurait été moins résistante qu'avec ma mise au vide...

A xjdam de confirmer ou infirmer...

_______________________________________
Que souffle le vent de la Liberté, que se déchaîne la tempête de l'insurrection!
avatar
RiderOnTheStorm

Messages : 1446
Date d'inscription : 17/01/2012
Age : 57

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par xjrdam le Ven 14 Oct 2016, 23:00

oula.. je vais essayer !! What a Face
déjà, comme dit rots, les matrices (resine) sont differente, et encore ...

en fait le carbone c'est hyper cher, 20% plus leger, c'est hyper costaud et aussi hyper rigide ...
qui en consomme le plus ? l’aéronautique ...
du coup, c'est des pièces au top du top , matrice epoxy, les plus resistantes et procédé rtm le + souvent, sinon rtm light (moule acier et contre moule souple) voir de l'infusion... mais jamais de contact (tartouille) ...
de gros couts industriel pour le coup... Laughing

après personne interdit de tartouiller du carbone avec de la resine polyester  ...
ce qu'il va se passer, c'est que ton carbone ne seras pas aligné ou alors le gars est tres fort, ta pièce aura un taux de fibres pas terrible et ne seras pas très solides, je parle là pour des pieces structurelles, pas pour de l'habillage tel que des garde boue ou des carenages, elles seraient largement assez solide...

la resine polyester jaunie, l'epoxy comme la sicomin sr8100 (qui prend à t° ambiente) reste transparente.
ah oui, l'epoxy necessite le plus souvent une cuisson et toujours une post cuisson ...
regardez les peinture epoxy, faut les passer au four ...

avec des procédés rtm, tu maitrises parfaitement ton taux de fibre, que ce soit carbone ou verre, tu travailles avec des entrefers et des preformes faites à l'avance donc pas de surprise du moment que tu rempli ta piece, avec l'infusion (bache à vide) le taux de verre se trouve autour de 68/70% avec du verre/polyester (-0.6 bars) et 72/73% avec le carbone/epoxy (-0.9 bars) ...

après les pieces carbones qu'on trouve sur le marché on bien souvent qu'un seul plis pour l'apparat ...

donc, la , fort belle au demeurant, selle de dominique, se fait "facile" à la tartouille avec du mat (fibre coupée) de verres, mais demanderais beaucoup de matos et d'euros pour faire la même chose en cabone ...

attention, je precise encore une fois que le monde du composite est , je trouve tres "artisanal" au sens noble du terme, on vois parfois un fou qui arrive avec des idées farfelues et qui bouscule les idées recues !!
j'ai un pote, un jeune ingé, qui se fabrique des velo en bambou avec de l'armide et de la resine epoxy !!
faudras que je fasse des photos pour vous montrer !!

voila, si vous avez des question et que je peux y repondre pas de soucis, sachant que je ne suis pas non plus une pointure dans le domaine et de loin ... What a Face
avatar
xjrdam

Messages : 167
Date d'inscription : 15/09/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par ultraviolet91 le Sam 15 Oct 2016, 09:28

voila, si vous avez des question et que je peux y repondre pas de soucis, sachant que je ne suis pas non plus une pointure dans le domaine et de loin ...



 certainement plus que moi  Wink

merci pour toutes ces infos.........a chacun son métier  farao


le vélo en bambou et carbone j'ai déjà vu ça sur le net ...
avatar
ultraviolet91

Messages : 591
Date d'inscription : 20/04/2016
Age : 60
Localisation : au sud du nord

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par ultraviolet91 le Sam 15 Oct 2016, 09:34

j'ai besoin de votre avis.....je vais probablement remplacer les silencieux carbone par des trucs en inox.....votre avis m'intéresse. scratch



http://www.dimecitycycles.com/vintage-cafe-racer-caferacer-bobber-brat-chopper-custom-motorcycle-exhaust-parts-stainless-steel-reverse-cone-18-inch-motorcycle-muffler-mc-2250-18-ss.html



je pense que ce sera plus adapté au style année 70/80.
avatar
ultraviolet91

Messages : 591
Date d'inscription : 20/04/2016
Age : 60
Localisation : au sud du nord

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: café racer xjr

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 4 Précédent  1, 2, 3, 4  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
